本產品禁止：

2 易燃、爆炸、易揮發性物質試樣的試驗及儲存

2 強腐蝕性物質試樣的試驗及儲存

2 生物試樣的試驗或儲存

2 強電磁發射源試樣的試驗及儲存

2 放射性物質試樣的試驗及儲存

2 劇毒物質試樣的試驗及儲存

2 試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存

一、 產品概述：

快速溫變試驗箱FR-1213快速溫變濕熱試驗箱本設備依據MIL-STD-2165、IEC600868-2-14，執行溫度循環應力篩選試驗時，需從常溫開始進行，與傳統冷熱沖擊試驗及溫度循環試驗不同�？珊Y選的產品瑕疵有：

1. 材料瑕疵：涂層、材料、線頭裂紋擴大粒子、化學污染、密封失效等

2. 電子瑕疵：焊點接觸電阻加大、焊點造成短路、電容器電晶體不良短路、IC破損、電阻器破裂、云母絕緣墊片破裂、元器件參數漂移等。

3. 生產瑕疵：接頭或螺絲松弛、焊接點熔接點接觸不良、不當組裝造成短路、元器件安裝不當、錯用元器件等

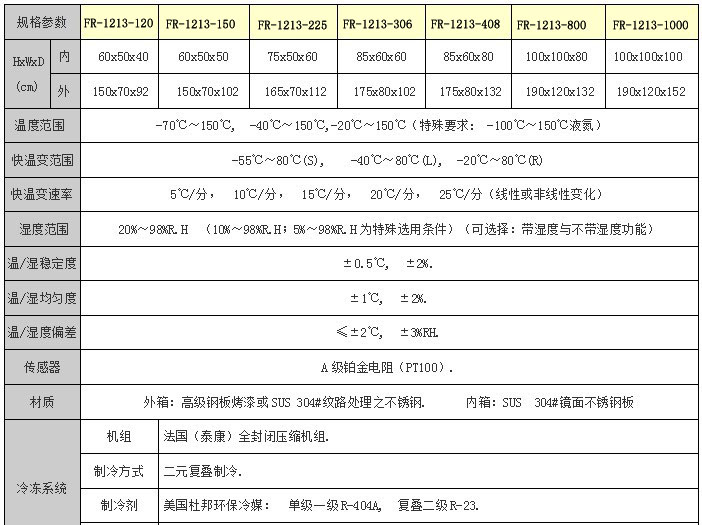

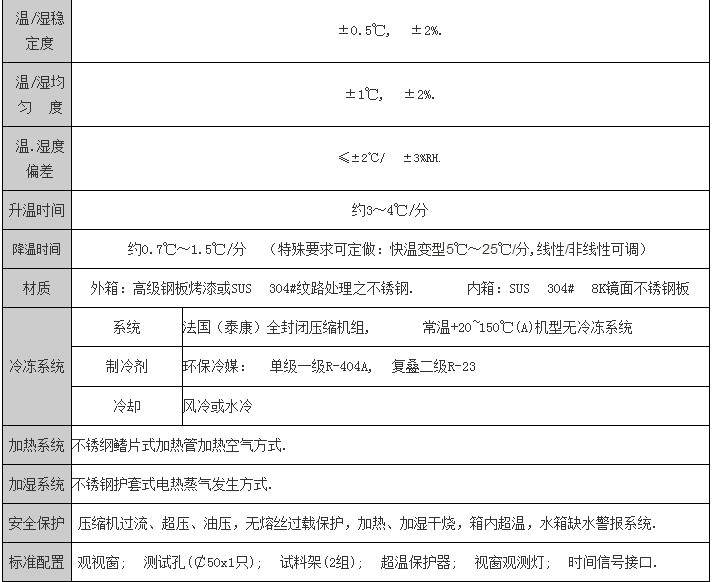

二、主要技術參數：

性能保證：

1. 待測產品無發熱負載

2. 待測試產品的體積（W×D×H）不得超過試驗箱有效工作空間的30%。

3. 待測試產品的迎風斷面積與該斷面上試驗箱工作室總面積之比不大于33%。

4. 待測試產品外廓表面距試驗箱壁的距離至少保持100～150mm。

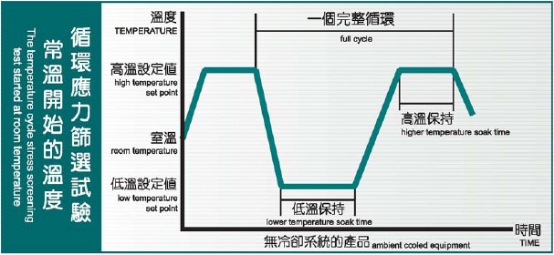

10.試驗示意圖：

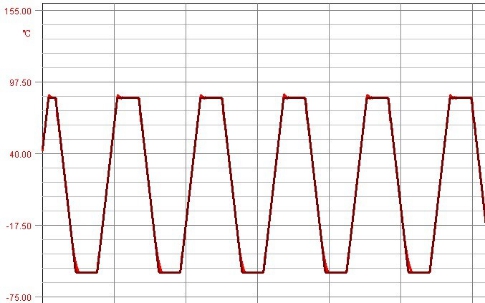

11.實際運行曲線圖

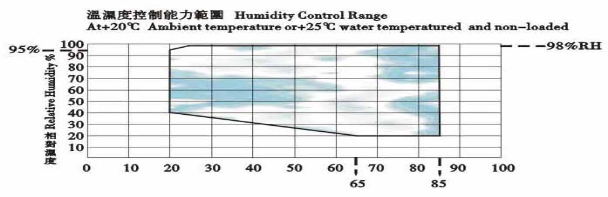

12.濕度控制范圍

三、 快速溫變試驗箱FR-1213快速溫變濕熱試驗箱各系統配置及技術說明：

1、箱體結構

1) 箱體采用數控設備制作、工藝XJ、線條流暢，美觀大方 。

2) 內外箱均采用SUS304gj不銹鋼板美觀，耐腐蝕。

3) 門與門框之間采用進口密封材料及獨特的耐高溫和低溫硅膠密封結構，密封性、抗老化性好。箱體右側電路控制部分為鎖扣裝置，方便開閉。

4) 箱門設有防凝露帶導電膜的中空玻璃視窗及耐高、低溫的照明裝置，能清晰觀察到內部試驗物品。

5) 機體左側，右側各有一個直徑50mm的測試孔，可供外接測試電源線或信號線使用。

6) 設備底部裝有萬向腳輪，可調節設高度，移動方便。

2、送風及風道系統

1) 箱內風道采用單循環系統，由兩只長軸軸流電機、兩只不銹鋼多翼式離心風

葉及循環風道組成。采用上出風、下進風，強迫式循環氣流，提高箱內溫度均勻度和波動度。

2) 高質量及合理的設計，所有部件具有j高的可靠性。

3、加熱及保溫系統

1) 加熱器采用不銹鋼鰭片式電加熱器，升溫快，壽命長靈敏度高

2) 加熱系統采用熱風循環加熱方式，溫度分布均勻，完全獨立系統,不影響冷凍及控制線路。

3) 溫度控制輸出功率均經由微電腦演算，根據內負荷大小自動控制加熱功率，以達高精度與高效率的用電效益，更加環保、節能。

4) 內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，超長的使用壽命，隔溫效果好，即使在－70℃情況下，箱體表面也無出汗情況。

4、制冷系統

1) 原裝意大利富士豪品牌工業用低溫壓縮機,特點是制冷量大、噪音小、能耗低、效率高，能夠長期穩定運行。

2) 冷卻方式采用氣冷式復疊制冷,全系列采用原裝進口環保冷媒R404A，R23。

3) 采用原裝進口艾默生干燥過濾器,意大利進口CASTEL電磁閥等制冷配件

4) 冷凝器采用風冷式,附散熱馬達裝置

5) 制冷蒸發器：采用中外合資“洛克”生產的翅片式蒸發器，它比一般蒸發器換熱效率高30%，具有美觀、小巧、熱傳遞快等優點。

6) 制冷工藝：采用優質無氧銅管、充氮焊接、高保壓防泄漏工藝以確保焊接質量；管路的長度、傾斜度、坡度及走向都經過嚴格計算，以達到Zj的制冷效果；螺紋焊接采用優質銀焊條，全系統管路均作通氮加壓 24H 檢漏測試，杜絕了系統制冷劑泄漏的可能性

5、 電氣控制測控系統

1) 采用目前業界gd，品牌觸摸屏控制器,

2) 該控制器采用LCD液晶觸摸屏顯示界面，可顯示設定試驗參數、試驗曲線、設備運行時間、加熱器壓縮機工作狀態及日歷時間等。

3) 控制程序的編制采用人機對話方式，僅需設定溫度，就可實現全機器自動運行功能。完善的檢測裝置能自動判別故障，當試驗箱發生異常時，控制器顯示故障狀態和發出報警聲。

4) 循環測試：Z多設定999次循環。

5) 可定時預約啟動，更加人性化。

6) 傳感器為臺灣EYC品牌Pt100鉑金電阻傳感器，精度高。

7) 用戶程序容量：150組×1500段用戶程序。

8) 運行方式：程序運行或恒定運行均可.

9) P.I.D. 自動演算之功能, 可減少人為設定時所帶來之不便.分為16個區分別自整定，控制更加精準。

10) RS232或RS485通訊功能,可連接電腦,實現遠程控制.

11) USB存取功能，可U盤導出數據，在電腦上查看或打印曲線和數據。

12) 電器執行元件均采用法國施耐德，日本歐姆龍，德國西門子等品牌。

6、安全保護系統

1) 超溫保護

2) 漏電保護

3) 過電流保護

4) 快速熔斷保護

5) 壓縮機高低壓保護

6) 壓縮機過熱保護

7) 壓縮機過電流保護

8) 線路保險絲及全護套式端子

9) 接地保護

四、 設備安裝及環境條件：

1. 室溫：+5～28℃

2. 相對濕度：不大于85%R·H

3. 大氣壓：86～106kPa

4. 周圍無強烈振動

5. 無陽光直接照射或其他熱源直接輻射

6. 周圍無強烈氣流，當周圍空氣需強烈流動時，氣流不應直接吹到箱體上

7. 周圍無強電磁場影響

8. 周圍無高濃度粉塵及腐蝕性物質

五、 滿足標準：

GJB/Z34-5.1.6 電子產品定量環境應力篩選指南

GB10589低溫試驗箱技術條件

GB10592高低溫試驗箱技術條件

GB11158高溫試驗箱技術條件

GB2423.1-2001電工電子產品基本試驗規程試驗A:低溫試驗方法

GB2423.2-2001電工電子產品基本試驗規程試驗B:高溫試驗方法

GB2424.1-89電工電子產品基本環境試驗規程高溫低溫試驗導則等**標準

六、  配備的技術資料及附件：

1. 提供產品合格證、保修卡、使用說明書、儀表說明書等相關資料壹套

2. 附件：樣品架2層，可任意調節高度

七、 包裝及運輸方式：

1. 包裝方式：滿足QB／WD008－2001之要求的運輸包裝箱；

2. 運輸方式：汽運

八、設備驗收標準及方法：

驗收標準：**相關標準要求或雙方簽訂之“技術規格書”

九、設備安裝、維護、保養：

1. 安裝場地要求：試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距墻壁不得小于1000mm。用戶負責設備外部的電源的連接工作。

2. 設備的電源線連接應由專業人員完成，設備外殼強制接地，確保人身安全。
